センサーを選ばないマルチ入力。PIDオートチューニング機能。警報出力１点標準装備。制御出力は、リレー接点・無接点電圧（SSR）。キーロック機能。

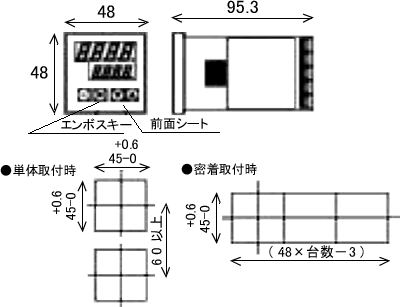

外観・寸法図

TGMI 指示温度調節計

定格

電　　　　圧
 100～240V(許容変動範囲85～264)
消費電力 7VA（最大）
周囲温度湿度 0～50℃/35～85%

材質


外被ケース
 ABS
塗装　 黒
重量 170g

設定・指示


精度
 ±(0.5%%+1digit) FS
設定方式 フラットキー
指示方式数値表示 ７セグメントLED 4桁

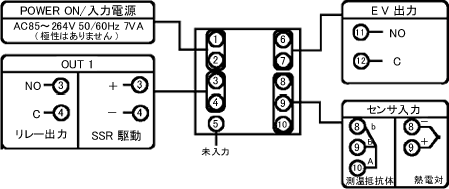

端子配列

仕様

制御出力 ご注文の際、ご選定ください。
●リレー接点‥‥１ａ接点抵抗負荷3A250V
●無接点電圧‥‥SSR駆動12V
警　　報 ●警報１点
●制御動作‥‥‥ON－OFF
制御動作 ●PIDオートチューニング機能

入力

測定値入力信号：下記入力より一点選択

設定範囲：簡易プログラマブルレンジ

入力種類 レンジ
1,Pt100 -199.9～500.0℃
2,K(CA) 0～1200℃
3,J(IC) 0～800℃

品番

- 品番 センサー入力No　※1
リレー接点 TGMIR
(   )
2,K(CA) TGMIS
(   )

正しくお使いください

停電処理
停電検出 ：停電検出時制御停止
停電中 ：設定値、PIDパラメーター等は不揮発性メモリに保持
停電復帰時
 ：自動スタート
センサー入力異常､断線 ：オーバー表示「Serr」（PV表示側）

*
