シース管・保護管はステンレス製で長寿命を実現しました。規格品のため、短納期・低価格です。

種類

シース型K熱電対(型式:TSK)
特長: (1)熱反応性に優れている
(2)振動や衝撃に対して丈夫である
(3)測定可能な温度範囲が広い
(4)曲げ加工が容易である
保護管型測温抵抗体(型式:TSP)
特長: (1)測定温度精度が高い
(2)普通電線との接続が可能
※曲げ加工はできません

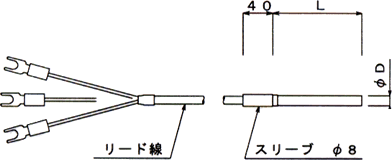

外観・寸法図

TSK型

名称 シース管 スリーブ リード線
材質 SUS316 SUS304 ガラス被覆2m
TSP型
名称 保護管 スリーブ リード線
材質 SUS316 SUS304 ビニル2m

規格品(常時在庫品です)

シース型K熱電対

型式 φD L寸法
TSK 1.0 50・100・150・200・300
1.6
2.3
3.2
4.8

保護管型測温抵抗体

型式 φD L寸法
TSP 1.6、2.3、3.2 50・100・150

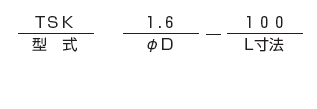

型番構成

オプション

・コンプレッションフィッティング
センサーにコッター玉、締付けネジを通して、締付けネジを締付けることにより、コッター玉が保護管に押し付けられて、センサーとコンプレッションフィッティングを固定し、気密性を持たせます。

φ ネジ径 材質 型式
1.0 Pt 1/8 SUS304 V0
1.6 V1
2.3 V2
3.2 V3
4.8 V4
※コンプレッションフィッティング付きの場合は型番の末尾にVをつけてください。

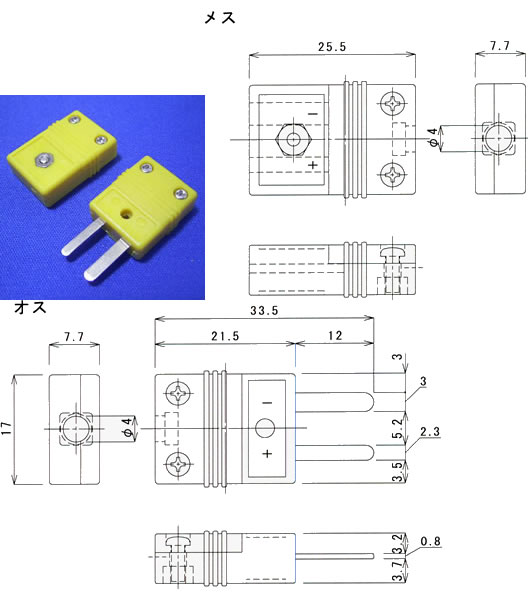

・コネクタ(Kタイプ)型式:CK1

特注品

この他に、各種熱電対・高温用熱電対など製作致しますのでお問い合わせください。

*
